QGF-300型 加仑桶灌装

  • 更新时间:2018-09-10 13:39:45
  • 类别:
  • 型号:
  • 售价:
  • TAG:

产品说明

/instructions







概述:

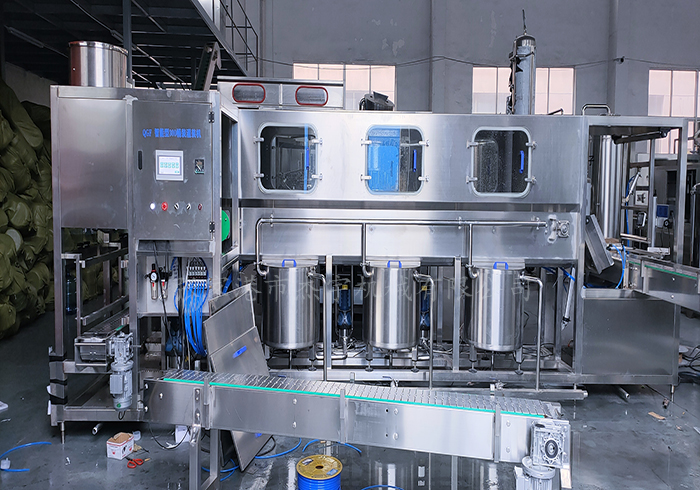

QGF-300型桶装机是5加仑桶装水生产的主机设备。有机架、水箱、管道、水泵、气缸、传动、电器等组成,完成空桶冲洗,灌装、压盖等动作,通过多道冲洗工序,定量灌装,自动带盖压盖。整机所有动作均有PLC电脑控制,实现稳定的冲洗效果,精确的灌装容量,密封的压盖效果。该机结构紧凑,占有厂房小,工作效率高且稳定可靠,自动化程度高且节省人工,是机电三位一体的全自动桶装设备。

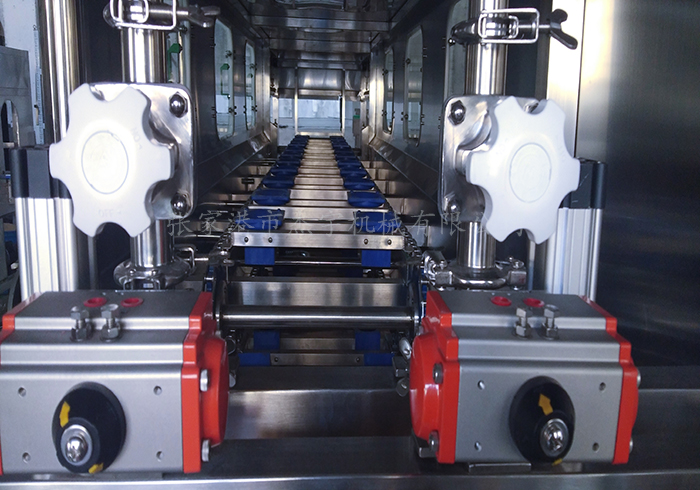

工作原理:空桶随链条运动一个工位,成倒立状对桶口桶身进行冲洗。冲洗过程共经过十二道工序:
第一道 第二道 : 碱水
第三道 :  滴干
第四道 第五道:  循环水
第六道 : 滴干
第七道 第八道: 药水
第九道 :  滴干
第十道 十一道:  纯水
第十二道 : 滴干(也可以根据用户需求设定工序)。

产品参数

/parameter

主要技术参数:

1 灌装头数 2
2 灌装容量  18.9L
3 桶型尺寸规格  Ø276×490
4 生产能力 300桶/小时
5 用水量 饮用水5T/H(灌装4T/H;冲洗0.4T/H;自来水0.6T/H)
6 气源  压力0.5-0.8Mpa,用气量90升/分钟
7 电源 电源:380V、50HZ,耗电量 大4Kw。
由于各用电单元间歇启动故正常工作时仅为2 KW
8  外形尺寸 3800×1100×1600mm

主要电器配置:

序号  配 置 名 称 说明
1 输送机构 减速电机  SUPROR 减速电机
输送带、链板 不锈钢 SUS304 链板,机架
2 电器控制系统  日本三菱 PLC,OMRON 光电传感器
3 电、气动控制元件 施耐德电器,AIRTAG 原装气动元件
4 清洗水泵  南方特种CDLF 型(南方)泵
5 观察窗设计 透明“口”形观察窗,硅胶密封圈,铰链
6 冲洗工位  12工位
7  灌装工位 2工位,产量:300 桶/小时
8 理盖方式 自动风送上盖理盖
9 压盖方式 不锈钢链式在线压盖
10 机体材料 国标SUS304 材质
