五加仑桶灌装生产线

  • 更新时间:2020-05-09 15:21:31
  • 类别:
  • 型号:
  • 售价:
  • TAG:

产品说明

/instructions

介绍:
适用于桶装水生产,集冲洗、灌装、封口于一体,是生产饮用矿泉水的理想设备,整机采用SUS304不锈钢材料,有耐腐蚀,后端输送配备足够厚的不锈钢链条,不容易断裂,强劲的电机,足够马力带动能稳定带动桶装水的输送,电器元件采用西门子,欧姆龙有等国际知名品牌,生产线采用电器程序控制,具有联锁、信号、自测有情安全装置。


灌装原理:
5加仑桶装水生产线设备水灌装线采用可编程控制器控制系统自动运行,动力传动采用减速电机与气动控制系统,性能可靠、操作简便、维护简单的。火热型大产量桶装纯净水灌装机5加仑桶装水生产线设备整个洗瓶、灌装、套盖和压盖全过程均在封闭隧道内进行,有效地防止纯净水在灌装过程中可能发生的二次污染,完全符合卫生标准。本系统全部采用优质不锈钢材料,其它部分也均采用无毒、耐用的组合材料,电气、气动系统采用进口元件,因此设备故障率低,可靠性高。
   矿泉水桶被人工放置在输送带开端,通过PLC系统控制自动把水桶运送到全自动拔盖机处,输送静止,全自动拔盖机感应到有桶进来,上方拔盖头迅速把下方的桶盖拔下,瓶盖被丢到设置好的位置,可进行集体消毒后再利用率,降低成本。拔盖后输送将桶运送至刷桶机,外毛刷进行全方位的刷洗,本设备采用不损坏瓶口刷洗方位,保证清洗干净不造成瓶口损坏,清洗完毕后输送启动,瓶子输送到冲洗灌装机处,进行瓶子的内冲洗,强力的内喷水能把残留物质冲掉,再经行90度倒立把污染物排出。

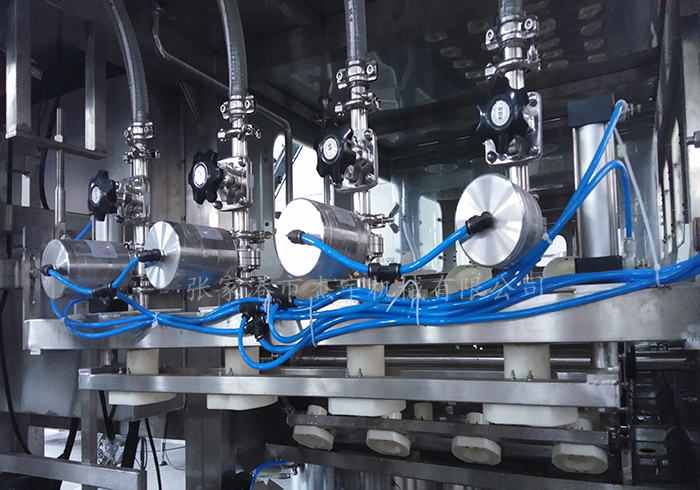

   桶装水灌装机5加仑桶装水生产线设备灌装阀为新式灌装阀,在灌装过程中,当检测开关检测有桶时,翻板气缸向上动作,同时打进水气动阀,灌装气缸向下动作,打开灌装阀开始灌装;当灌装时间信号输入到PLC,灌装进水阀关闭,小流量继续补充灌装两秒,灌装完毕后,灌装气缸向上动作,灌装阀自动关闭;然后输送链启动,五加仑桶由输送链送至封盖。由时间继电器的控制,达到液位准确,不喷水,不浪费成品水,不涨瓶的最优灌装效果。
设备主链气缸设计合理,提升平稳、协调,维修与调节方便。内洗为压力内冲洗,喷洗均匀,桶内壁均为带压力水喷洗,各喷嘴处检测水压压力在0.25MPa以上;外喷洗每道工序1道。冲洗管道上安装有压力表,观察冲洗压力。
   循环水箱可移动式,可以单独对每个水箱移出来进行清洗;并配可视液位管、低液位保护检测;所有水箱必须是凹底、配排污阀,排水方便;各水箱均设有加液斗,并配有双层(第一层400目、第二层100目)滤网,工作时可清洗或更换;滤网既过滤循环水,又过滤所加液体;每个水箱都有手动不锈钢补充进水系统;冲瓶水管采用可拆卸结构。


现场操作:
灌装机旁安装有现场操作屏,实现就地控制,显示灌装线工作状态,并具有单独手动控制的功能;当出现故障时,能显示故障(如电机、液位等)及故障原因,并有声光报警,同时系统视报警程度选择性关闭,以最大化保护设备安全。本机可实现多个桶型灌装(只需简单的更换变更件)。

产品参数

/parameter

主要技术参数:

生产能力 600桶/小时(5加仑)
桶型规格 圆桶Ф56×Ф270×490mm
灌装容量 18.925公升(5加仑)
气源  工作压力 0.6MPa
用气量 0.8m2/min
喷头 不锈钢制作
电源 三项四线制(带接地线)50HZ
外形尺寸 6000*2400*2200mm (长*宽*高)
主机重量 1600kg
主机材料  304不锈钢
电机 国产品牌  (可根据客户要求定做)
轴承 哈尔滨
压缩空气压力 0.3-0.7Mpa
总功率 4.5 kw包括:主电机、进液泵、冲洗泵,理盖电机,旋盖电机,输送电机

主要电器配置:

配 置 名 称 说明
输送机构 减速电机  SUPROR 减速电机
输送带、链板 不锈钢 SUS304 链板,机架
电器控制系统  日本三菱 PLC,OMRON 光电传感器
电、气动控制元件 施耐德电器,AIRTAG 原装气动元件
清洗水泵  南方特种CDLF 型(南方)泵
 清洗消毒工位  13工位(可选增加工位),在线清洗消毒
 清洗步骤方式  碱、药、回、纯水冲洗,上、下桶滴干
清洗水箱设计 独立“U”型水箱,配套清洗“人孔”
碱液加热系统 温控电加热设计
 观察窗设计 透明“○”形观察窗
机体材料 国标SUS304 材质
灌装方式 接触式灌装
灌装工位 4工位,产量:600 桶/小时
理、挂盖方式 自动风送上盖理盖,在线瓶盖消毒、挂盖
压盖方式  不锈钢链式在线压盖
机体材料 国标不锈钢材质
备注说明 可根据需要增加“高压内洗”工位
