产品详情

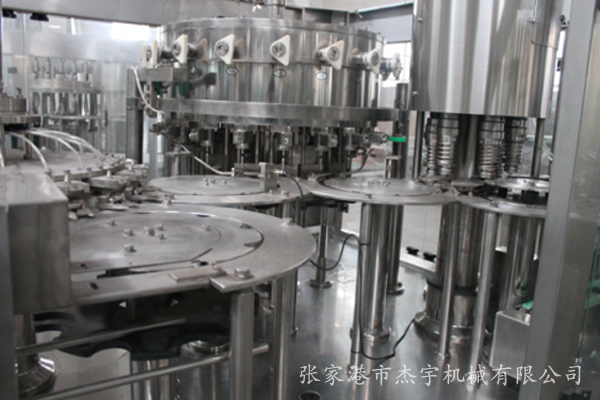

  • 含气饮料灌装三合一设备

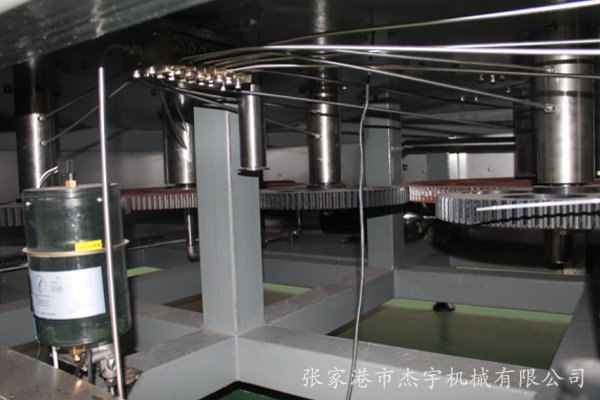

  • 含气饮料灌装 内部结构  图2

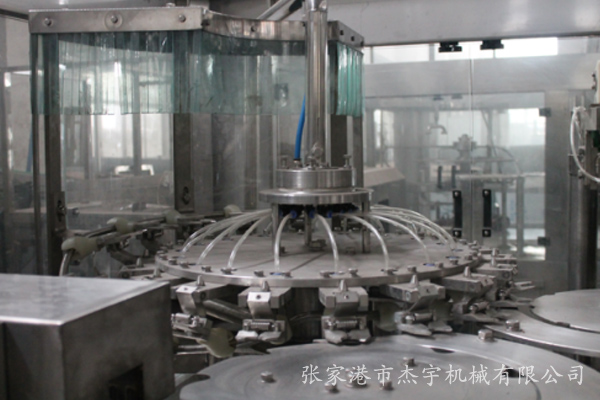

  • 含气饮料灌装 冲瓶部分  图3

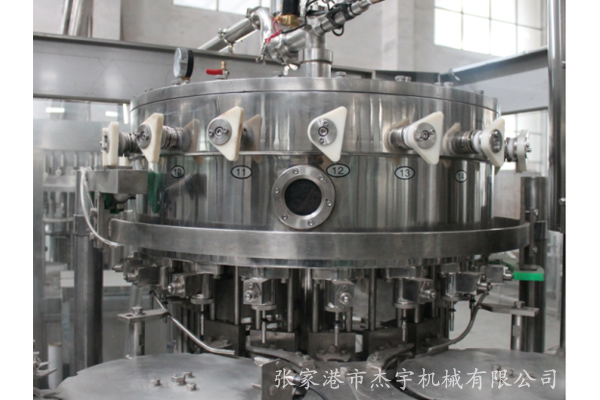

  • 含气饮料灌装 灌装部分 图4

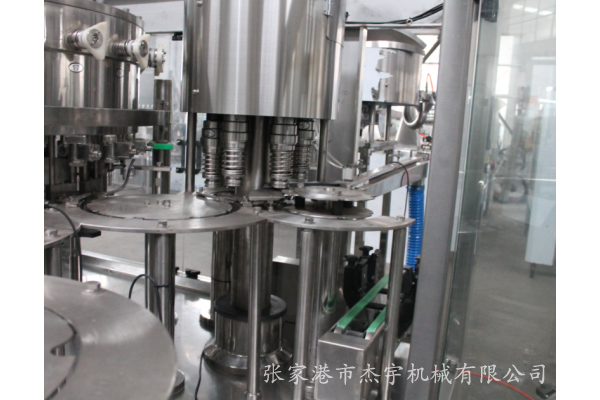

  • 含气饮料 旋盖部分 图5
  • 含气饮料 双层台面内部细节 图6

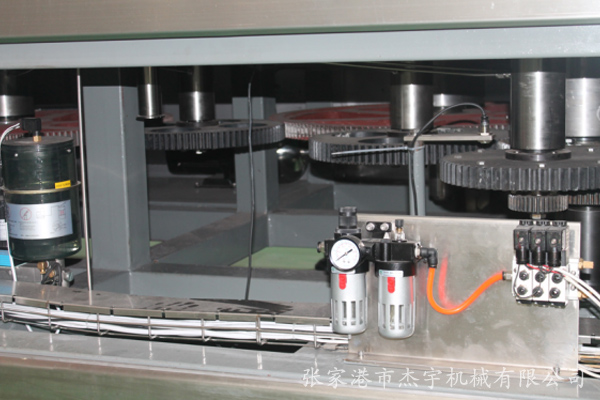

  • 含气饮料 台面内部注油系统 图7

含气饮料灌装三合一设备

  • 更新时间:2018-09-10 13:31:25
  • 类别:
  • 型号:
  • 售价:
  • TAG:

产品说明

/instructions











   该机器集洗瓶、灌装和旋盖为一体。
   人工上瓶,通过风送进入洗瓶工位,冲瓶夹子夹住瓶口,沿着冲瓶轨道翻转180°,水泵开,通过冲水对瓶进行冲洗、随后沿着冲瓶轨道边沥干边翻转180度,正瓶出输送,有输送进入灌装工位,以挂瓶口的方式定位于灌装机提升机构的卡瓶颈办上。将瓶举起,与灌装压合。在提举过程中,检查卡瓶颈板上是否有瓶。如果有瓶,则灌装过程开始,瓶中灌入含气饮料。如果没有瓶,则相应的阀门保持关闭状态。
   灌装完毕后,瓶提升机构下降,灌装后的瓶子通过灌装出瓶星轮送至旋盖机进行旋盖,旋盖后的饮料瓶由触屏星轮输送到出瓶输送带。

细节优化:
1) 加油系统轴承上有隔油板,使油加到改加的地方又不至于浪费,同时隔油板上有油封,避免台面轴承进水影响设备运行。主轴承还有不锈钢防水座
2) 冲瓶部分用了两个轴承一个横向作用力轴承,一个纵向作用力轴承,不是之前的圆锥棍子轴承,上下左右承受力均衡,延长使用寿命
3) 冲瓶部分分水器改变以往单一弹簧受力不均,长期使用会出现移位的问题,高速机新机型为6个弹簧,压力均衡。
4) 灌装阀增加关阀装置,在灌装结束,瓶口离开灌装阀前先关阀,然后再出瓶
5) 每个上下滑块都装有Egers套,比铜耐磨,不用加油,不易变形

产品参数

/parameter

主要技术参数(18-18-6)

型号:

DCG 18-18-6

工程生产能力(南轻阀):

4000-5000瓶/小时(500ml计)

灌装阀数:

18

冲瓶头数:

18

拧盖头数:

6

适用:

任意瓶型

瓶径:

30-105

瓶高:

130-325

压缩空气压力:

0.3-0.7

冲瓶介质:

无菌水

冲瓶水压力:

0.25 (Mpa)

总功率:

9.25kw

外形尺寸:

2350*2000*2200mm

重量:

3500kg
